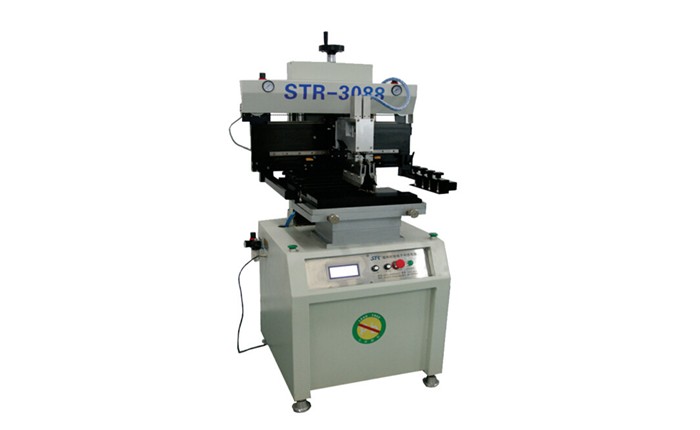

絲印機
STR-3088
特點：
▲采用精密導軌和日本ZD變頻馬達來驅動刮刀座，確保印刷精度。
▲印刷刮刀可向上旋轉45度固定，便于印刷網板及刮刀的清洗及更換。
▲刮刀座可前后調節，以選擇合適的印刷位置。
▲組合式印刷臺板具有固定溝槽及PIN，安裝調節方便，適用于單，雙面板的印刷。
▲校版方式采用鋼網移動，并結合印刷（PCB）的X、Y、Z。校正微調方便快捷。
▲配置自動氣缸四點鋼網鎖緊定位系統，真空吸附系統和故障診斷系統.
▲采用三菱系列PLC及人機界面控制，簡單、方便更適于人機對話。臺達變頻器控制印刷速度.
▲可設定單向及雙向，多種印刷方式。
▲具有自動計數功能，方便生產產量的統計。
▲刮刀角度可調，鋼刮刀，橡膠刮刀均適合。
▲人機界面具有屏保功能，保護人機界面使用壽命。
▲采用獨特的程式設計，印刷刮刀座調節方便。
▲印刷機速度人機界面顯示，可任意數字化調節控制。
技術參數：
▲印刷臺面積：320×450mm
▲框架尺寸：370×470mm，420×520mm，550×650mm
▲基板尺寸：300×410mm
▲基板厚度：0．2-2．0mm
▲印刷位置的固定：PCB Outer Or Pin Positioning
▲臺板微調：Front／back ±10mm R／L ±10mm
▲印刷精度：±0．05mm
▲機器重復精度：±0．02mm
▲最小間距：0．35mm
▲使用空壓：4-6kgf／cm2
▲使用電源：單相220V，50／60Hz，100W
▲機器尺寸：L900×W900×Hl650mm
▲機器重量：約250kgs
